Εύκολη στη λειτουργία βιομηχανική υδραυλική αντλία εξοπλισμός δοκιμής 31Mpa -42Mpa

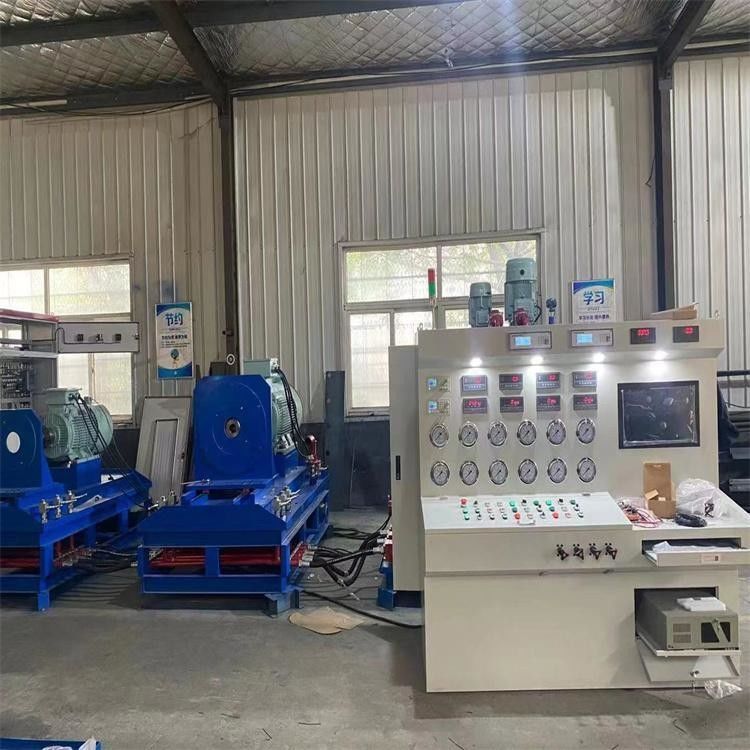

Δοκιμαστικό πάγκο υδραυλικής αντλίας / κινητήρα

Σύντομη εισαγωγή

Ο υδραυλικός ολοκληρωμένος πάγκος δοκιμών είναι εξειδικευμένος εξοπλισμός που χρησιμοποιείται για τη δοκιμή και αξιολόγηση υδραυλικών εξαρτημάτων σε επιχειρήσεις συντήρησης.Το σύστημα επιλέγει υδραυλικά και ηλεκτρικά εξαρτήματα και αξεσουάρ υψηλής ποιότητας από το εσωτερικό και το εξωτερικό, και έχει τα χαρακτηριστικά της συμπαγής δομής, της αξιόπιστης ποιότητας, του εύλογου σχεδιασμού, της εύκολης λειτουργίας και συντήρησης,

Το υδραυλικό σύστημα αυτού του πάγκου δοκιμών υιοθετεί μια κλειστή δομή δεξαμενής ελαίου, η οποία του επιτρέπει να λειτουργεί σε ένα χώρο με σκόνη.πρέπει να δίνεται προσοχή στον τακτικό καθαρισμό της σκόνης στον υδραυλικό εξοπλισμό κατά τη διάρκεια της χρήσης, ώστε να εξασφαλίζεται ότι το υδραυλικό σύστημα έχει καλή διάχυση θερμότητας και καθαρότητα του ελαίου.

Διαρθρωτικά χαρακτηριστικά

Η διάταξη αυτή χρησιμοποιεί ηλεκτρικό κινητήρα ως σύστημα κίνησης για ολόκληρο τον πάγκο δοκιμών και είναι εξοπλισμένη με δύο μονάδες κινητήρα αντλίας πετρελαίου ως βοηθητικά συστήματα τροφοδοσίας καυσίμου για τον πάγκο δοκιμών.Ο πάγκος δοκιμής χωρίζεται σε τέσσερα μέρη.Η δομή εγκατάστασης έχει τα πλεονεκτήματα ελαφρού βάρους, συμπαγής δομής,και εύκολη εγκατάσταση.
Υιοθετεί ένα ολοκληρωμένο σχεδιασμό μπλοκ κυκλώματος πετρελαίου, το σύστημα έχει τα χαρακτηριστικά της χαμηλής διαρροής, της συμπαγής δομής, της εύκολης αποσυναρμολόγησης και συναρμολόγησης.
Το κύκλωμα εξόδου του ελαίου είναι διατεταγμένο καθαρά και καθαρά, καθιστώντας εύκολο το χειρισμό και την εγκατάσταση.


Βασικές παραμέτρους:

Δύναμη: 160KW+22KW+2.2KW+0.8KW+0.8KW+0.75
Μέγιστη πίεση: 35MP.
Κύρια ροή συστήματος: 550L+550L
Ταχύτητα υδραυλικής αντλίας: 0-1500r/min
Λειτουργική διαμόρφωση και παραμέτρους του πάγκου δοκιμής:
Λειτουργία: Ο υδραυλικός ολοκληρωμένος πάγκος δοκιμής μπορεί να δοκιμάσει τα ακόλουθα εξαρτήματα:
Κύρια δοκιμές: μονο- και διπλές υδραυλικές αντλίες, ανοιχτές και κλειστές υδραυλικές αντλίες, άξονας υδραυλικός κινητήρας υψηλών ταχυτήτων κλπ.
Τρόπος οδήγησης: Ηλεκτρική ισχύς κινητήρα 160 kW, ταχύτητα περιστροφής 0-1500r/min

Ελεγχόμενα είδη
Δοκιμή επιθεώρησης μετατόπισης: χωρίς πίεση φορτίου, μέτρηση μετατόπισης.
Δοκιμή όγκο-αποτελεσματικότητας: Μετρώνται οι όγκο-αποτελεσματικότητες υπό ονομαστικές συνθήκες λειτουργίας.
Δοκιμή υπερφόρτωσης: μέγιστη εκτόξευση, ονομαστική ταχύτητα,και η ονομαστική πίεση της υδραυλικής αντλίας πρέπει να λειτουργεί για λιγότερο από 1 λεπτό στο 110% ή τη μέγιστη πίεση (ανάλογα με την ισχύ του δοκιμαζόμενου στοιχείου).
Εξωτερική διαρροή: Στην ανωτέρω δοκιμή, ελέγχεται η κατάσταση διαρροής του τμήματος σφράγισης.
Ακρίβεια δοκιμής: (1) Πίεση: ακρίβεια ± 0,1%, εύρος μετρήσεων 0-35Mpa
(2) Ταχύτητα ροής: ακρίβεια ± 0,5%, εύρος μετρήσεων 5-400L/min
(3) Ταχύτητα: ακρίβεια ± 0,5%, εύρος μετρήσεων 0-2200r/min
(4) Θερμοκρασία: ακρίβεια ± 1 °C, εύρος μέτρησης -20-100 °C
