Ενεργειακά αποδοτικοί ψηφιακοί υδραυλικοί κινητήρες

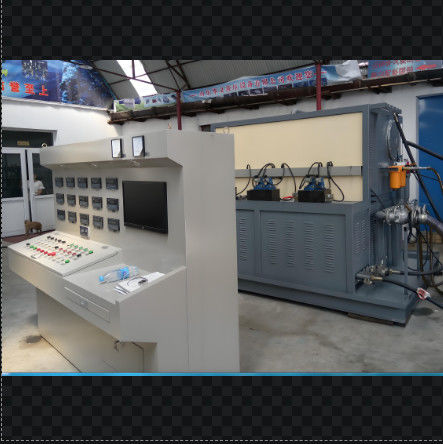

Δοκιμαστικό σταθμό υδραυλικής αντλίας

Προδιαγραφές

Ι. Λειτουργικές απαιτήσεις: Δυνατότητα δοκιμής κυρίως υδραυλικών αντλιών (ανοιχτές αντλίες, κλειστές αντλίες, διπλές αντλίες) και κινητήρων υψηλών ταχυτήτων που πρέπει να δοκιμαστούν.οι υδραυλικοί κινητήρες χαμηλής ταχύτητας μπορούν να δοκιμαστούν με απλό τρόπο.

Ο υπολογιστής στον πάγκο δοκιμών συλλέγει και καταγράφει τα δεδομένα δοκιμής της υδραυλικής αντλίας και του υδραυλικού κινητήρα, σχηματίζοντας στη συνέχεια καμπύλες απεικόνισης και εκτυπώνοντας εκθέσεις δοκιμών.

ΙΙ.
Τμήματα δοκιμής:

1Δοκιμή εκτόξευσης: Περιλαμβάνει δοκιμή πίεσης χωρίς φορτίο και δοκιμή εκτόξευσης.
2Δοκιμή της απόδοσης όγκου: μέτρηση της απόδοσης όγκου υπό ονομαστικές συνθήκες λειτουργίας.
3Δοκιμή υπερφόρτωσης: Περιλαμβάνει τη μέγιστη μετατόπιση της υδραυλικής αντλίας ή του κινητήρα (σε υψηλή ταχύτητα), ονομαστική ταχύτητα και λειτουργία για 1 λεπτό ή λιγότερο υπό ονομαστική πίεση ή τη μέγιστη πίεση.
4Δοκιμή εξωτερικής διαρροής: Κατά τη διάρκεια της προαναφερθείσας δοκιμής, ελέγξτε την διαρροή των εξαρτημάτων σφράγισης.
5Βοήθεια σε δοκιμές υδραυλικών βαλβίδων, υδραυλικών κυλίνδρων κλπ.

ΙΙΙ. Λειτουργία και παραμέτροι του πάγκου δοκιμής

1Τρόπος οδήγησης: Με ηλεκτρικό κινητήρα, 160 kW + 5,5 kW + 5,5 kW + 0,75 kW + 0,75 kW + 0,75 kW
2Τρόπος ρύθμισης ταχύτητας: Ελέγχεται από μετατροπέα συχνότητας, 100 - 3000 r/min.
3Τρόπος φόρτωσης: Τριμερή φόρτωση, μέσω χειροκίνητης βαλβίδας ανακούφισης, 38Mpa + 38Mpa + 31.5Mpa. Μπορεί να δοκιμαστεί με τριπλές αντλίες.
4Προμήθεια πετρελαίου από το πάγκο δοκιμής στην δοκιμαζόμενη αντλία: τόσο αυτοπροετοιμαστική όσο και αναγκαστική.
5Οι δοκιμές που γίνονται στην εξέταση είναι κυρίως ανοικτές υδραυλικές αντλίες, ανοικτές αντλίες σε ταντέμ, κλειστές αντλίες και υδραυλικούς κινητήρες υψηλής ταχύτητας.πραγματοποιεί βοηθητικές δοκιμές σε υδραυλικές βαλβίδες και υδραυλικούς κυλίνδρους, κλπ.
6Ο πάγκος δοκιμών είναι ικανός να δοκιμάζει αντλίες περιστροφής τόσο με την κατεύθυνση των δεικτών του ρολογιού όσο και με την αντίθετη.
7Ο πάγκος δοκιμών μπορεί να παράγει και να εκτυπώνει εκθέσεις δοκιμών.
8Ο πάγκος δοκιμής είναι εξοπλισμένος με συσκευές φίλτρου για την ανάκτηση πετρελαίου που διαρρέει.
9- Όγκος δεξαμενής: 1200 λίτρα
10Το λάδι εισάγεται και το λάδι εξάγεται με λειτουργία συναγερμού.
11Μέθοδος ψύξης: ψύκτης ψύξης με αέρα
12Μέγιστη ροή συστήματος: ≤ 380L/min + 380L/min + 150L/min
13Μέγιστη ροή του συστήματος υποστήριξης χαμηλής πίεσης: ≤ 70L/min. Πίεση του συστήματος υποστήριξης χαμηλής πίεσης: 3Mpa
14Μέγιστη ροή του συστήματος υποβοήθησης υψηλής πίεσης: ≤ 15L/min. Πίεση του συστήματος υποβοήθησης υψηλής πίεσης: 31,5 Mpa
15Σύστημα καθοδήγησης: 2 αντλίες και 4 τρόποι
