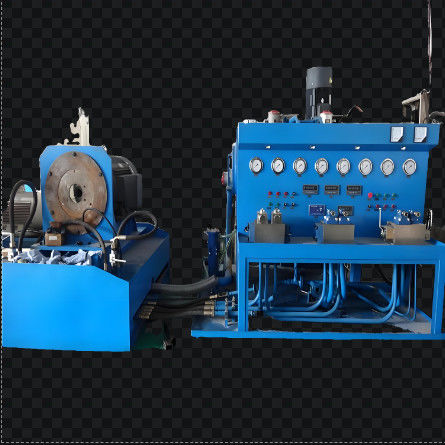

Ειδικό υδραυλικό δοκιμαστικό σταθμό ολοκληρωμένο σύστημα για αντλία και κινητήρα

Λεπτομερή περιγραφή δοκιμαστικού πάγκου υδραυλικής αντλίας

75kw, 90kw, 110kw, 132kw, 160kw

31Mpa, 42Mpa με υπολογιστή Ικανότητα εκτύπωσης έκθεσης δοκιμής και καμπύλης δοκιμής

Το δοκιμαστικό πάγκο υδραυλικής αντλίας είναι ειδικό εξοπλισμό που έχει σχεδιαστεί για την αξιολόγηση της απόδοσης και της αξιοπιστίας των υδραυλικών αντλιών υπό ελεγχόμενες συνθήκες.μηχανικοί συντήρησηςΠαρακάτω παρατίθεται μια λεπτομερή περιγραφή του δοκιμαστικού πάγκου υδραυλικής αντλίας και των διαφόρων κατασκευαστικών στοιχείων του.

Ο πάγκος δοκιμής υδραυλικής αντλίας είναι ένα ολοκληρωμένο σύστημα που προσομοιώνει εφαρμογές του πραγματικού κόσμου για τη δοκιμή υδραυλικών αντλιών σε ένα ευρύ φάσμα σεναρίων λειτουργίας.Αποτελείται από διάφορα βασικά στοιχεία, συμπεριλαμβανομένου ενός κινητήρα κίνησης, της αντλίας που πρόκειται να δοκιμαστεί, ενός πίνακα ελέγχου, ενός συστήματος φιλτραρίσματος και εξοπλισμού λήψης δεδομένων.

Βασικά στοιχεία του πάγκου δοκιμής υδραυλικής αντλίας
1Ο κινητήρας κίνησης: Ο κινητήρας κίνησης είναι η καρδιά του πάγκου δοκιμής, παρέχοντας την απαραίτητη ισχύ για τη λειτουργία της υδραυλικής αντλίας υπό δοκιμή.που προσφέρουν ευρύ φάσμα ρυθμίσεων ταχύτητας, συνήθως από 0 έως 3000 στροφές ανά λεπτό.

2. Πηλίδα προς δοκιμή: Ο πάγκος δοκιμής έχει σχεδιαστεί για να φιλοξενεί διάφορους τύπους υδραυλικών αντλιών, όπως αντλίες έμβολο, αντλίες κιβωτίων, αντλίες φτερούγων και κινητήρες έμβολο.Η αντλία τοποθετείται σταθερά στο πάγκο δοκιμής, επιτρέποντας την εύκολη εγκατάσταση και αφαίρεση.

3Πίνακας ελέγχου: Ο πίνακας ελέγχου χρησιμεύει ως κεντρική μονάδα ελέγχου για το πάγκο δοκιμών. Διαθέτει εύκολο στη χρήση περιβάλλον με κουμπιά, διακόπτες και οθόνη εμφάνισης.Ο πίνακας ελέγχου επιτρέπει στους χειριστές να ρυθμίζουν την ταχύτητα του κινητήρα, ορίζει όρια πίεσης και παρακολουθεί τη διαδικασία δοκιμής σε πραγματικό χρόνο

.
4Σύστημα φιλτραρίσματος: Ένα αποτελεσματικό σύστημα φιλτραρίσματος είναι ζωτικής σημασίας για τη διατήρηση της καθαρότητας του υδραυλικού υγρού κατά τη διάρκεια της δοκιμής.

περιλαμβάνει φίλτρο πίεσης, φίλτρο επιστροφής και φίλτρο αναρρόφησης, με ακρίβεια φιλτραρίσματος έως και 20 μm ή καλύτερη.

5Εξοπλισμός απόκτησης δεδομένων: Ο πάγκος δοκιμής είναι εξοπλισμένος με αισθητήρες υψηλής ακρίβειας και ένα μηχανογραφημένο σύστημα απόκτησης δεδομένων για την καταγραφή και την ανάλυση των δεδομένων δοκιμής.,η θερμοκρασία και η κατανάλωση ενέργειας παρακολουθούνται και καταγράφονται.

Χαρακτηριστικά και λειτουργίες του πάγκου δοκιμής υδραυλικής αντλίας

- Διοίκηση μεταβλητής ταχύτητας: Ο πάγκος δοκιμών επιτρέπει την ασύμβατη ρύθμιση της ταχύτητας του κινητήρα κίνησης, επιτρέποντας στους χειριστές να προσομοιώνουν διαφορετικές συνθήκες λειτουργίας της αντλίας.

- Ευρύ εύρος πίεσης: Το πάγκο δοκιμών μπορεί να λειτουργεί σε ευρύ εύρος πίεσης, συνήθως από 31 έως 42 MPa, για να εξυπηρετεί διάφορες εφαρμογές αντλίας.

- Μετρήσεις υψηλής ακρίβειας: Η ένταξη ψηφιακών μετρητών και μετρητών εξασφαλίζει ακριβή και αξιόπιστη μέτρηση των παραμέτρων δοκιμής.

- Υπολογιστική λειτουργία: Το ολοκληρωμένο σύστημα υπολογιστών διευκολύνει την προηγμένη ανάλυση δεδομένων, παράγει λεπτομερείς εκθέσεις και παρέχει παρακολούθηση των αποτελεσμάτων των δοκιμών σε πραγματικό χρόνο.

- Πιστοποίηση ασφάλειας: Ο πάγκος δοκιμών είναι πιστοποιημένος CE, εξασφαλίζοντας τη συμμόρφωση με τα ευρωπαϊκά πρότυπα ασφάλειας και επιδόσεων.
Συμπεράσματα

Το δοκιμαστικό πάγκο υδραυλικής αντλίας είναι ένα απαραίτητο εργαλείο για την αξιολόγηση της απόδοσης, της αξιοπιστίας και της αποτελεσματικότητας των υδραυλικών αντλιών.και οι ολοκληρωμένες επιλογές δοκιμών το καθιστούν ένα απαραίτητο κομμάτι εξοπλισμού για τους κατασκευαστές υδραυλικών εξοπλισμούΜε την προσομοίωση συνθηκών του πραγματικού κόσμου, ο πάγκος δοκιμών συμβάλλει στη διασφάλιση ότι οι υδραυλικές αντλίες πληρούν τα υψηλότερα πρότυπα ποιότητας και απόδοσης.

Λειτουργικές απαιτήσεις:κυρίως υδραυλική αντλία δοκιμής (ανοιχτή, κλειστή, διπλή ανοιχτή αντλία), κινητήρες υψηλών ταχυτήτων

Το πάγκο δοκιμής κάνει επίσης την βοηθητική δοκιμή για υδραυλικό κύλινδρο πετρελαίου, χαμηλής ταχύτητας υδραυλικού κινητήρα και βαλβίδες

Μηχανή υψηλών ταχυτήτωνπρέπει να δοκιμάζονται σύμφωνα με τη μέθοδο δοκιμής των αντλιών.

Μηχανή χαμηλών ταχυτήτωνΗ αντλία είναι συνδεδεμένη με τον ηλεκτρικό κινητήρα κίνησης 90KW. Αφήστε τον ηλεκτρικό κινητήρα κίνησης να οδηγήσει την αντλία,τότε αφήστε την αντλία να οδηγήσει τον χαμηλής ταχύτητας υδραυλικό κινητήρα.

Για περισσότερες πληροφορίες, επικοινωνήστε μαζί μου.
