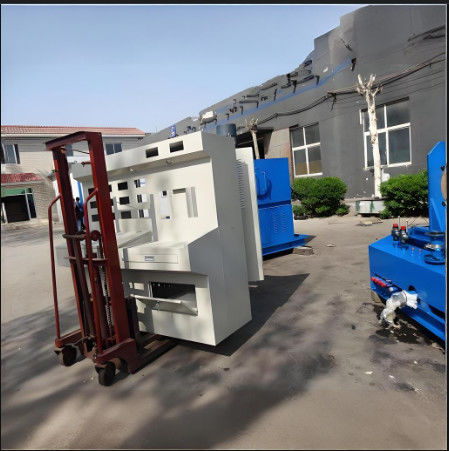

Δοκιμαστής υδραυλικών αντλιών βιομηχανικής χρήσης υψηλών επιδόσεων για εργασίες επισκευής

 Δοκιμαστής υδραυλικής αντλίας / κινητήρα

Ηλεκτρικός κινητήρας: 75-160 kW

Πίεση: 31,5Mpa-42Mpa

Ταχύτητα: 0-1500r/min

Η Siemens PLC

Εκτυπωτής HP

Ραδιοκύκλωμα ψύξης αέρα

Ψηφιακή εμφάνιση διαφόρων δεδομένων


Σύντομη εισαγωγή

Ο υδραυλικός ολοκληρωμένος πάγκος δοκιμών είναι εξειδικευμένος εξοπλισμός που χρησιμοποιείται για τη δοκιμή και αξιολόγηση υδραυλικών εξαρτημάτων σε επιχειρήσεις συντήρησης.Το σύστημα επιλέγει υδραυλικά και ηλεκτρικά εξαρτήματα και αξεσουάρ υψηλής ποιότητας από το εσωτερικό και το εξωτερικό, και έχει τα χαρακτηριστικά της συμπαγής δομής, της αξιόπιστης ποιότητας, του εύλογου σχεδιασμού, της εύκολης λειτουργίας και συντήρησης,

Το υδραυλικό σύστημα αυτού του δοκιμαστικού πάγκου υιοθετεί μια κλειστή δομή δεξαμενής ελαίου, η οποία του επιτρέπει να λειτουργεί σε ένα χώρο με σκόνη.πρέπει να δίνεται προσοχή στον τακτικό καθαρισμό της σκόνης στον υδραυλικό εξοπλισμό κατά τη διάρκεια της χρήσης, ώστε να εξασφαλίζεται ότι το υδραυλικό σύστημα έχει καλή διάχυση θερμότητας και καθαρότητα του ελαίου.




Διαρθρωτικά χαρακτηριστικά
Η διάταξη αυτή χρησιμοποιεί ηλεκτροκινητήρα ως σύστημα κίνησης για ολόκληρο τον πάγκο δοκιμών και είναι εξοπλισμένη με δύο μονάδες κινητήρα αντλίας λάδι ως βοηθητικά συστήματα τροφοδοσίας καυσίμου για τον πάγκο δοκιμών.Ο πάγκος δοκιμής χωρίζεται σε τέσσερα μέρη.Η δομή εγκατάστασης έχει τα πλεονεκτήματα ελαφρού βάρους, συμπαγής δομής,και εύκολη εγκατάσταση.
Υιοθετεί ένα ολοκληρωμένο σχεδιασμό μπλοκ κυκλώματος πετρελαίου, το σύστημα έχει τα χαρακτηριστικά της χαμηλής διαρροής, της συμπαγής δομής, της εύκολης αποσυναρμολόγησης και συναρμολόγησης.
Το κύκλωμα εξόδου του ελαίου είναι διατεταγμένο καθαρά και καθαρά, καθιστώντας εύκολο το χειρισμό και την εγκατάσταση.


Βασικές παραμέτρους:
Δύναμη: 160KW+22KW+2.2KW+0.8KW+0.8KW+0.75=187KW
Μέγιστη πίεση: 35MP.
Κύρια ροή συστήματος: 550L+550L
Ταχύτητα υδραυλικής αντλίας: 0-1500r/min
Λειτουργική διαμόρφωση και παραμέτρους του πάγκου δοκιμής:
Λειτουργία: Ο υδραυλικός ολοκληρωμένος πάγκος δοκιμής μπορεί να δοκιμάσει τα ακόλουθα εξαρτήματα:
Βασικές δοκιμές: μονο- και διπλές υδραυλικές αντλίες, ανοιχτές και κλειστές υδραυλικές αντλίες, άξονας υδραυλικός κινητήρας υψηλών ταχυτήτων κλπ.
Τρόπος οδήγησης: Ηλεκτρική ισχύς κινητήρα 160kw, ταχύτητα περιστροφής 0-1500r/min
Μέθοδος φόρτωσης:
1) Φορτίο της αντλίας: Δύο προσανατολισμένες βαλβίδες αναλογικού ελαφρύνσεως με πίεση φορτίου μέγιστη 35Mpa
2) Εφόρτιση κινητήρα: Ο κινητήρας φόρτισης (που χρησιμοποιείται ως κατάσταση λειτουργίας της αντλίας αυτή τη στιγμή) φορτώνει τον δοκιμαζόμενο κινητήρα (μετρώντας ροπή, ταχύτητα κλπ. στον άξονα στροφής).
Μέθοδος τροφοδοσίας με λάδι: τροφοδοσία με λάδι αντλίας ελαίου χαμηλής πίεσης: 350 L/min 0-3MPa και τροφοδοσία με λάδι αυτοκαθαρισμού είναι διαθέσιμες.
Εναλλακτικό λάδι πιλότου: 15L/min 0-4Mpa
Τρόπος εμφάνισης:

Το όργανο και ο υπολογιστής μπορούν να εμφανίζουν ταυτόχρονα:
1Ψηφιακή απεικόνιση του ρυθμού ροής, της θερμοκρασίας, της ταχύτητας και της ροπής·
2Η πίεση εμφανίζεται με μηχανικό μετρητή πίεσης (ο υπολογιστής διαβάζει το σήμα του αισθητήρα πίεσης).
Το επίπεδο του υγρού εμφανίζεται απευθείας από τον μετρητή επιπέδου.
3. Αποφραγμός φίλτρου που προκλήθηκε από συναγερμό κόκκινου φωτός.
4Όλα τα δεδομένα που εμφανίζονται στο LCD του υπολογιστή, συμπεριλαμβανομένων των πινάκων δεδομένων και των γραφημάτων καμπυλών.
Καθαρισμός πετρελαίου:Φιλτράρετε το εισερχόμενο και το εξερχόμενο λάδι από την δεξαμενή καυσίμου.
Παρέχεται πρόσθετο φίλτρο πετρελαίου για την ανάκτηση του πετρελαίου στην δεξαμενή πετρελαίου στην πλατφόρμα ανακύκλωσης.
Εργασιακό μέσο: ISOVG32 # υδραυλικό λάδι
χωρητικότητα δεξαμενής καυσίμου: 1500L, πραγματική ανεφοδιασμός 1300L
Τέσσερα σετ πολλαπλών χρήσεων φλάντζες και συναφείς αρθρώσεις συνδέονται από την αντλία και ένας ημιτελής άξονας σύνδεσης χρησιμοποιείται για την επεξεργασία του μανδύα του άξονα σύνδεσης.


Ελεγχόμενα είδη
Δοκιμή επιθεώρησης μετατόπισης: χωρίς πίεση φορτίου, μέτρηση μετατόπισης.
Δοκιμή όγκο-αποτελεσματικότητας: Μετρώνται οι όγκο-αποτελεσματικότητες υπό ονομαστικές συνθήκες λειτουργίας.
Δοκιμή υπερφόρτωσης: μέγιστη εκτόξευση, ονομαστική ταχύτητα,και η ονομαστική πίεση της υδραυλικής αντλίας πρέπει να λειτουργεί για λιγότερο από 1 λεπτό στο 110% ή τη μέγιστη πίεση (ανάλογα με την ισχύ του δοκιμαζόμενου στοιχείου).
Εξωτερική διαρροή: στην ανωτέρω δοκιμή, ελέγχεται η κατάσταση διαρροής του τμήματος σφράγισης.
Ακρίβεια δοκιμής: (1) Πίεση: ακρίβεια ± 0,1%, εύρος μετρήσεων 0-35Mpa
(2) Ταχύτητα ροής: ακρίβεια ± 0,5%, εύρος μετρήσεων 5-400L/min
(3) Ταχύτητα: ακρίβεια ± 0,5%, εύρος μετρήσεων 0-2200r/min
(4) Θερμοκρασία: ακρίβεια ± 1 °C, εύρος μέτρησης -20-100 °C
