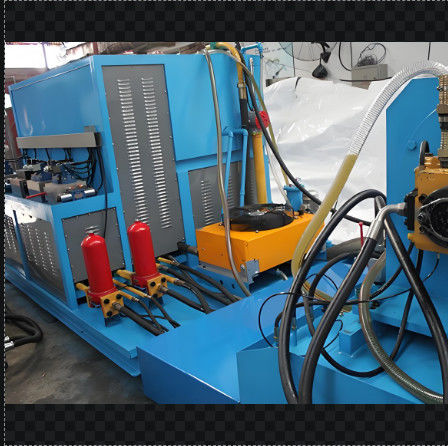

Μηχανή δοκιμής υδραυλικής αντλίας 160 kW με ηλεκτρονικό υπολογιστή

Υδραυλικές αντλίες/βίντεο δοκιμής κινητήρων, για επισκευή αντλιών ή κινητήρων

Στοιχεία δοκιμής

1,DΔοκιμή τοποθέτησης:δοκιμή πίεσης χωρίς φορτίο, δοκιμή μετατόπισης

2,Δοκιμήαποδοτικότητα όγκου: η αποδοτικότητα όγκου υπό ονομαστικές συνθήκες λειτουργίας,

3.ΟΕφοδιασμόςt: μέγιστη εκτόπιση υδραυλικής αντλίας ή κινητήρα (υψηλή ταχύτητα), ονομαστική ταχύτητα, λειτουργία 1 λεπτού ή λιγότερη υπό ονομαστική πίεση ή υπό μέγιστη πίεση

4.ΕεξωτερικόΔιαρροή δοκιμή: στην ανωτέρω δοκιμή, ελέγχεται η διαρροή των μερών σφράγισης.

Διαρθρωτικά χαρακτηριστικά:

1Ολόκληρος ο πάγκος δοκιμών τροφοδοτείται από ηλεκτρικό κινητήρα.Η δομή έχει ένα μικρό μέγεθος, ελαφρύ βάρος, συμπαγή διάταξη και ευκολία εγκατάστασης, μεταξύ άλλων χαρακτηριστικών.

2Υιοθετεί το σχεδιασμό ενός υδραυλικού ολοκληρωμένου μπλοκ, εξασφαλίζοντας λιγότερη διαρροή, μια συμπαγή δομή και διευκολύνοντας τη συναρμολόγηση και την αποσυναρμολόγηση.

3Οι σωλήνες εξόδου ελαίου είναι διατεταγμένες με τακτοποιημένο τρόπο, παρουσιάζοντας σαφή διάταξη και διευκολύνοντας τη λειτουργία και την εγκατάσταση.

Βασικές παραμέτρους:

1Μέγεθος και κύριες παραμέτρους:
Βάρος: 3 τόνοι

Εξωτερική διάσταση:
Η πλατφόρμα οδήγησης: 1400 * 2100 * 1600mm

Η κύρια δεξαμενή πετρελαίου και ο πίνακας ελέγχου βαλβίδας: 2700 * 2050 * 2030mm

Δύναμη οδήγησης: 110 kW

Βοηθητικός κινητήρας: 22KW. Η αντλία ελαίου χαμηλής πίεσης είναι μια αντλία φιάλης, 45V - 75A

Βοηθητικός κινητήρας: 22KW. Η αντλία υψηλής πίεσης προμήθειας πετρελαίου είναι A2F23/31

Μέγιστη ροή: 500L + 500L

2Η κύρια διαμόρφωση και οι παραμέτροι του πάγκου δοκιμής:

Τρόπος οδήγησης: Με ηλεκτρικό κινητήρα

Ταχύτητα: 4-πολικός κινητήρας, 0-3000r/min (Συστήνεται να χρησιμοποιείται κάτω από 2300r/min)

Τρόπος φόρτωσης: έκδοση ηλεκτρονικού υπολογιστή· χειροκίνητη και αυτόματη λειτουργία για την πίεση φόρτωσης

Τρόπος προμήθειας πετρελαίου: αυτοαπορρόφηση και με δύναμη

Τρόπος εμφάνισης: ψηφιακό μετρητή και οθόνη υπολογιστή

Τρόπος λειτουργίας: χειροκίνητη και αυτόματη λειτουργία

3Εργασιακό μέσο: υδραυλικό λάδι ISOVG46

4. Όγκος δεξαμενής πετρελαίου: σχεδιασμένο 1250 L, 1200L στην πραγματικότητα

5Η απαίτηση καθαρότητας του ελαίου: GB/T14039 19/16 (κατηγορία NAS10)

Τρόπος τροφοδοσίας με λάδι:

Εφοδιασμός σε λάδι αντλίας πετρελαίου χαμηλής πίεσης: 70 L/min 0-3MPa

Προμήθεια ελαίου αυτοπροετοιμασίας

Βοηθητική αντλία πετρελαίου υψηλής πίεσης: 18L/min 0-31,5Mpa

1# βοηθητικό λάδι πιλοτικής αντλίας: 15L/min 0-4Mpa

2# βοηθητικό λάδι πιλοτικής αντλίας: 15L/min 0-4Mpa

Τρόπος εμφάνισης:

1. με μέτρα και υπολογιστή·

• Η ροή, η θερμοκρασία και η ταχύτητα εμφανίζονται με ψηφία·
• Η πίεση εμφανίζεται με το μετρητή και ο υπολογιστής διαβάζει το σήμα που αποστέλλεται από τον αισθητήρα πίεσης.
• Το επίπεδο του ελαίου εμφανίζεται απευθείας από το μετρητή επιπέδου υγρού
• Το φως κόκκινο και το κουδούνι προειδοποιούν για το μπλοκάρισμα του φίλτρου.

Οδηγία εγκατάστασης:

1Κατά την άφιξη του υδραυλικού συστήματος, ελέγξτε αν όλα πληρούν τις απαιτήσεις.επικοινωνήστε απευθείας με τον κατασκευαστή.
2Κατά την εγκατάσταση κάθε μέρους του υδραυλικού συστήματος,να διασφαλίζουν ότι το κάλυμμα ή το περιτύλιγμα κάθε εξωτερικής θύρας πετρελαίου δεν πέφτει πριν από τη σύνδεση των σωλήνων για τον εξοπλισμό αυτό, ώστε να αποφεύγεται οποιαδήποτε ρύπανση του υδραυλικού συστήματος.
3Μετά τη μεταφορά του υδραυλικού συστήματος στην θέση εγκατάστασης, το στερεώνετε σταθερά ώστε να αποφεύγεται οποιαδήποτε επίδραση στις επιδόσεις του συστήματος.
4Όταν όλα τα μέρη του υδραυλικού συστήματος βρίσκονται στη σωστή θέση, συνδέστε τους σωλήνες του υδραυλικού συστήματος σύμφωνα με το σχέδιο υδραυλικής λειτουργίας.
5Κατά τη διαδικασία σύνδεσης, μην παραλείψετε ή καταστρέψετε καμία σφραγίδα.
6Μετά την ολοκλήρωση της εγκατάστασης, συνδέστε το ηλεκτρικό ρεύμα.
