Προηγμένο δοκιμαστικό πάγκο υδραυλικής αντλίας για τη δοκιμή διαφόρων υδραυλικών εξαρτημάτων

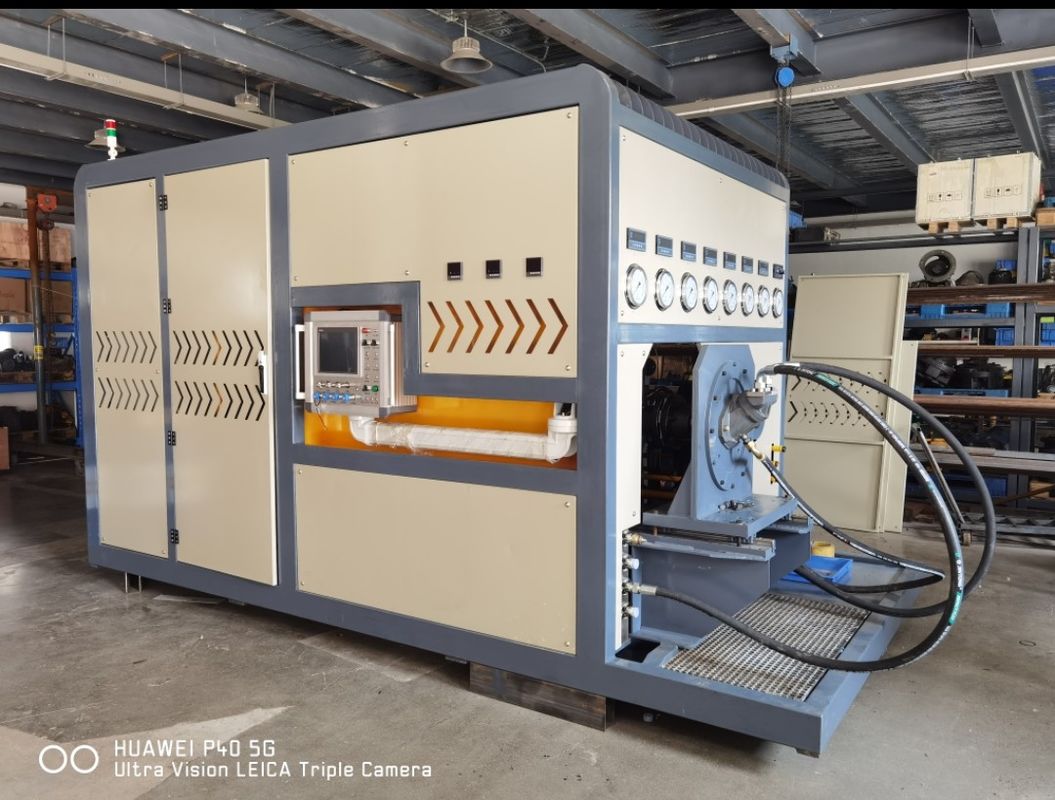

Δοκιμαστικό πάγκο υδραυλικής αντλίας

Ι. Λειτουργικές απαιτήσεις:
Δυνατότητα δοκιμής κυρίως υδραυλικών αντλιών (ανοικτές αντλίες, κλειστές αντλίες, διπλές ανοικτές αντλίες) και κινητήρων υψηλής ταχύτητας.

Ο υπολογιστής στον πάγκο δοκιμών αποκτά και καταγράφει τα δεδομένα δοκιμής της υδραυλικής αντλίας και του υδραυλικού κινητήρα και στη συνέχεια δημιουργεί καμπύλες απεικόνισης και εκτυπώνει εκθέσεις δοκιμών.

ΙΙ.
Τμήματα δοκιμής:

1Δοκιμή μετατόπισης: Περιλαμβάνει δοκιμή πίεσης χωρίς φορτίο και δοκιμή μετατόπισης.
2Δοκιμή αποτελεσματικότητας όγκου: μέτρηση της αποτελεσματικότητας όγκου υπό ονομαστικές συνθήκες λειτουργίας.
3Δοκιμή υπερφόρτωσης: Περιλαμβάνει τη μέγιστη μετατόπιση της υδραυλικής αντλίας ή του κινητήρα (σε υψηλή ταχύτητα), τη ονομαστική ταχύτητα και τη λειτουργία για 1 λεπτό ή λιγότερο υπό ονομαστική πίεση ή τη μέγιστη πίεση.
4Δοκιμή εξωτερικής διαρροής: Κατά τη διάρκεια της προαναφερθείσας δοκιμής, ελέγχεται η διαρροή των εξαρτημάτων σφράγισης.
5Βοήθεια σε δοκιμές υδραυλικών βαλβίδων, υδραυλικών κυλίνδρων κλπ.

ΙΙΙ. Λειτουργία και παραμέτροι του πάγκου δοκιμής

1. Τρόπος οδήγησης: Με ηλεκτρικό κινητήρα, 160kW + 5,5kW + 5,5kW + 0,75kW + 0,75kW + 0,75kW
2Τρόπος ρύθμισης ταχύτητας: ρυθμίζεται από μετατροπέα συχνότητας, 100 - 3000 r/min.
3Τρόπος φόρτωσης: Τριμερή φόρτωση, μέσω χειροκίνητης βαλβίδας ανακούφισης, 38Mpa + 38Mpa + 31,5Mpa. Μπορεί να δοκιμαστεί με τριπλές αντλίες.
4Προμήθεια πετρελαίου από το πάγκο δοκιμής στην δοκιμαζόμενη αντλία: Διατίθενται και οι δύο μεθόδοι αυτο-εκκίνησης και εξαναγκασμού.
5Οι δοκιμές που πραγματοποιούνται στην εξέταση είναι κυρίως ανοικτές υδραυλικές αντλίες, ανοικτές αντλίες σε ταντέμ, κλειστές αντλίες και υδραυλικούς κινητήρες υψηλής ταχύτητας.πραγματοποιεί βοηθητικές δοκιμές σε υδραυλικές βαλβίδες και υδραυλικούς κυλίνδρους, κλπ.
6Ο πάγκος δοκιμών έχει τη δυνατότητα να δοκιμάζει αντλίες περιστροφής τόσο με την κατεύθυνση των ρολογιών των ρολογιών όσο και με την αντίθετη.
7Ο πάγκος δοκιμών μπορεί να παράγει και να εκτυπώνει εκθέσεις δοκιμών.
8Ο πάγκος δοκιμής είναι εξοπλισμένος με φίλτρο για την ανάκτηση πετρελαίου που διαρρέει.
9- Όγκος δεξαμενής: 1200 λίτρα
10Το λάδι εισάγεται και το λάδι εξάγεται με λειτουργία συναγερμού.
11Μέθοδος ψύξης: ψύκτης ψύξης με αέρα
12Μέγιστη ροή συστήματος: ≤ 380L/min + 380L/min + 150L/min
13Μέγιστη ροή του συστήματος υποστήριξης χαμηλής πίεσης: ≤ 70L/min. Πίεση του συστήματος υποστήριξης χαμηλής πίεσης: 3Mpa
14Μέγιστη ροή του συστήματος υποβοήθησης υψηλής πίεσης: ≤ 15L/min. Πίεση του συστήματος υποβοήθησης υψηλής πίεσης: 31,5 Mpa
15Σύστημα καθοδήγησης: 2 αντλίες και 4 τρόποι

Για περισσότερες πληροφορίες, επικοινωνήστε μαζί μου.
