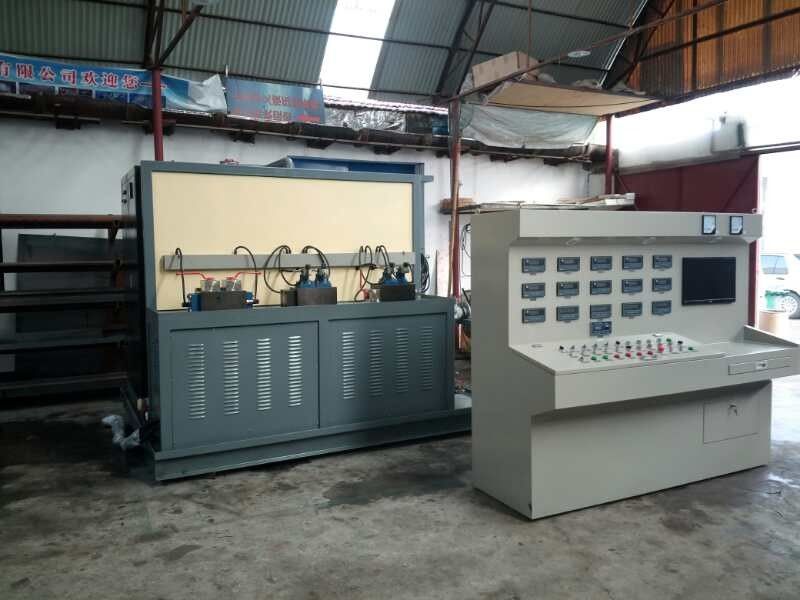

Προηγμένο υδραυλικό πάγκο δοκιμών για ολοκληρωμένες λύσεις δοκιμών

Δοκιμαστικό πάγκο υδραυλικής αντλίας για επισκευή εξορυκτικών μηχανών

με υπολογιστή και PLC της SIEMENS

Ο πάγκος δοκιμής αυτός υιοθετεί κλειστή δομή δεξαμενής ελαίου, η οποία επιτρέπει την εργασία σε περιβάλλον σκόνης, αλλά οι χρήστες πρέπει να δίνουν προσοχή στο να καθαρίζουν τακτικά την σκόνη στον πάγκο δοκιμής,για να εξασφαλιστεί καλή διάχυση θερμότητας του υδραυλικού συστήματος και καθαρότητα του ελαίου.

Το YST 500 είναι ένα ολοκληρωμένο επαγγελματικό δοκιμαστικό πάγκο, το οποίο έχει σχεδιαστεί για τη δοκιμή υδραυλικής αντλίας / κινητήρα καθώς και για τη δοκιμή επισκευασμένης αντλίας pr κινητήρα.Η YST 500 επιλέγει εγχώρια και ξένα υδραυλικά εξαρτήματα και αξεσουάρ υψηλής ποιότητας, έτσι έχει τα πλεονεκτήματα της συμπαγούς δομής, αξιόπιστης ποιότητας, εύλογου σχεδιασμού,Εύκολη λειτουργία και συντήρηση και άλλα χαρακτηριστικά/ Είναι σύμφωνη με το κινεζικό πρότυπο GB3766-88 "το υδραυλικό σύστημα γενικών τεχνικών συνθηκών" , όπου κάθε αίτημα δοκιμής μπορεί να ικανοποιηθεί από το YST 500/

Βασικές παραμέτρους

• Μέγεθος και κύριες παραμέτρους

Βάρος: 3 τόνους

Εξωτερική διάσταση:

Η πλατφόρμα οδήγησης: 1400*2100*1600mm

Η κύρια δεξαμενή πετρελαίου και ο πίνακας ελέγχου βαλβίδας: 2700*2050*2030mm

Δύναμη κίνησης: 110 kW

Βοηθητικός κινητήρας: 22KW χαμηλής πίεσης αντλία προμήθειας πετρελαίου είναι αντλία φιάλης, 45V-75A

Βοηθητικός κινητήρας: 22KW, αντλία υψηλής πίεσης προμήθειας πετρελαίου είναι A2F23/31

Μέγιστη ροή: 500L+500L

2. την κύρια διαμόρφωση και τις παραμέτρους του πάγκου δοκιμής

Τρόπος οδήγησης: με ηλεκτρικό κινητήρα

Ταχύτητα: κινητήρας τεσσάρων πόλων, 0 ∆ 3000 r/min (συνιστάται η χρήση κάτω των 2300r/min)

Τρόπος φόρτωσης: έκδοση ηλεκτρονικού υπολογιστή· χειροκίνητη και αυτόματη λειτουργία για την πίεση φόρτωσης,

Τρόπος προμήθειας πετρελαίου: αυτοαπορρόφηση και εξαναγκασμός

Τρόπος εμφάνισης: ψηφιακό μετρητή και οθόνη υπολογιστή

Τρόπος λειτουργίας: χειροκίνητη και αυτόματη λειτουργία

3 εργασιακό μέσο:Υδραυλικό λάδι ISOVG46

4. Όγκος δεξαμενής πετρελαίουΣχεδιάστηκε 1250 λίτρα, 1200 λίτρα στην πραγματικότητα.

5Η απαίτηση καθαρότητας του ελαίου:

GB/T14039 19/16 ((Βάση NAS10)

IV: Οδηγίες εγκατάστασης

1Μετά την άφιξη αυτού του υδραυλικού συστήματος, ελέγξτε αν όλα είναι εντός των απαιτήσεων, αν το δοκιμαστικό πάγκο ανταποκρίνεται στο σχεδιαστικό αίτημα, και αν υπάρχει οποιαδήποτε ζημιά.επικοινωνήστε απευθείας με τον κατασκευαστή.

• Όταν τοποθετηθεί κάθε μέρος του υδραυλικού συστήματος, βεβαιωθείτε ότι το κάλυμμα ή το περιτύλιγμα κάθε εξωτερικής θύρας πετρελαίου δεν πέφτει πριν από την αντιστοίχιση των σωλήνων για το εν λόγω εξοπλισμό,για να αποφευχθεί οποιαδήποτε ρύπανση του υδραυλικού συστήματος.

• Μετά τη μεταφορά του υδραυλικού συστήματος στην θέση εγκατάστασης, το στερεώνετε σταθερά, ώστε να αποφεύγεται οποιαδήποτε επίδραση στις επιδόσεις του υδραυλικού συστήματος.

• Μετά από κάθε μέρος αυτού του υδραυλικού συστήματος είναι στο

στη σωστή θέση, να ταιριάζουν οι σωλήνες για το υδραυλικό σύστημα σύμφωνα με το σχέδιο υδραυλικής λειτουργίας.

5Κατά την εργασία σύνδεσης, μην χάσετε ή καταστρέψετε καμία σφραγίδα.

6Μετά την ολοκλήρωση της εγκατάστασης, συνδέστε τα ηλεκτρικά εξαρτήματα σύμφωνα με το διάγραμμα καλωδίωσης.
