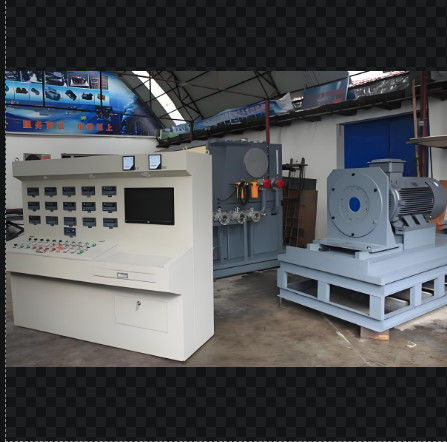

Πλήρης δοκιμαστικός πάγκος επισκευής υδραυλικής αντλίας

Πλήρης υδραυλικός πάγκος δοκιμών

για την επισκευή ή την κατασκευή αντλίας/κινητήρα/κύλινδρου,

Δοκιμάζει υδραυλικές αντλίες (ανοικτές, κλειστές, διπλές αντλίες), υδραυλικούς κινητήρες (υψηλής ταχύτητας) και βοηθητικές δοκιμές υδραυλικών κυλίνδρων και βαλβίδων.

ΙΙ. , Τμήματα δοκιμής:

1, δοκιμή εκτόξευσης: πίεση χωρίς φορτίο, μέτρηση εκφόρτωσης.

2, δοκιμή απόδοσης όγκου: η απόδοση μέτρησης όγκου υπό ονομαστικές συνθήκες λειτουργίας,

3, δοκιμή ισχύος: ισχύς εκκίνησης, ονομαστική ισχύς, ισχύ υπερφόρτωσης.

4, δοκιμή υπερφόρτωσης: μέγιστη εκτόπιση υδραυλικής αντλίας ή κινητήρα (υψηλή ταχύτητα), ονομαστική ταχύτητα, ονομαστική πίεση 110% ή μέγιστη πίεση λειτουργίας 1 λεπτό ή λιγότερο.

5, δοκιμή ροπής: ροπή εισόδου της υδραυλικής αντλίας, ροπή στο τέλος του άξονα του υδραυλικού κινητήρα (δοκιμή αντίστροφης κίνησης)

6, δοκιμή εξωτερικής διαρροής: στην ανωτέρω δοκιμή, ελέγχεται η διαρροή των μερών σφράγισης.

7, Βοηθητική δοκιμή υδραυλικής βαλβίδας και υδραυλικού κυλίνδρου κλπ.


ΙΙΙ. Λειτουργία και παραμέτροι του πάγκου δοκιμών

1, λειτουργία κίνησης: κινητήρα, ισχύς 110kw+22KW+22KW+0,75KW

2, κατάσταση ταχύτητας: έλεγχος συχνότητας 0-3000r/min.

3Τρόπος φόρτωσης: υπολογιστής αναλογική βαλβίδα ανακούφισης διπλής κατεύθυνσης φορτίου 40MPa.

4, μέγιστη ροή: <= 500L/min

Η μέγιστη ροή του βοηθητικού συστήματος χαμηλής πίεσης <= 330L/min 5,
το σύστημα βοηθητικής μέγιστης πίεσης: 35MPa

6Η μέγιστη ροή του βοηθητικού συστήματος υψηλής πίεσης είναι 34L/min.
το σύστημα βοηθητικής μέγιστης πίεσης: 31,5MPa

7, εύρος θερμοκρασίας για το πάγκο δοκιμών: 0-60oC

8, με ψύκτη ψύξης με αέρα

9, απαιτήσεις ισχύος: AC380V 300A

10, αισθητήρες και τροφοδοσία ελέγχου: DC24V

11, ο υπολογιστής παράγει αυτόματα εκθέσεις δοκιμών, καμπύλες, συλλογή δεδομένων και εκτύπωση.

12, λειτουργία εμφάνισης: ψηφιακή εμφάνιση της ταχύτητας, της ροής, της πίεσης, της ροπής.
Εφοδιασμός με πετρέλαιο: αυτοπροετοιμασία και αναγκαστική παροχή πετρελαίου.

13, στοιχεία δοκιμής: κυρίως δοκιμή ανοικτής υδραυλικής αντλίας, διπλής ανοικτής αντλίας, κλειστής αντλίας, υψηλής ταχύτητας υδραυλικού κινητήρα.

14, ικανή να δοκιμάζει τόσο την περιστροφή με την κατεύθυνση των ωρολογιακών δεικτών όσο και την αντιορολογιακή περιστροφή·

15, με φίλτρο πετρελαίου για την ανακύκλωση του πετρελαίου που διαρρέει

16, φίλτρο 4 βαθμού με λειτουργία συναγερμού.

17,όγκος δεξαμενής πετρελαίου: σύμφωνα με το αίτημα των πελατών

18, ο προμηθευτής είναι υπεύθυνος για την εγκατάσταση και την έναρξη λειτουργίας του εξοπλισμού

Παράδειγμα διαμόρφωσης
