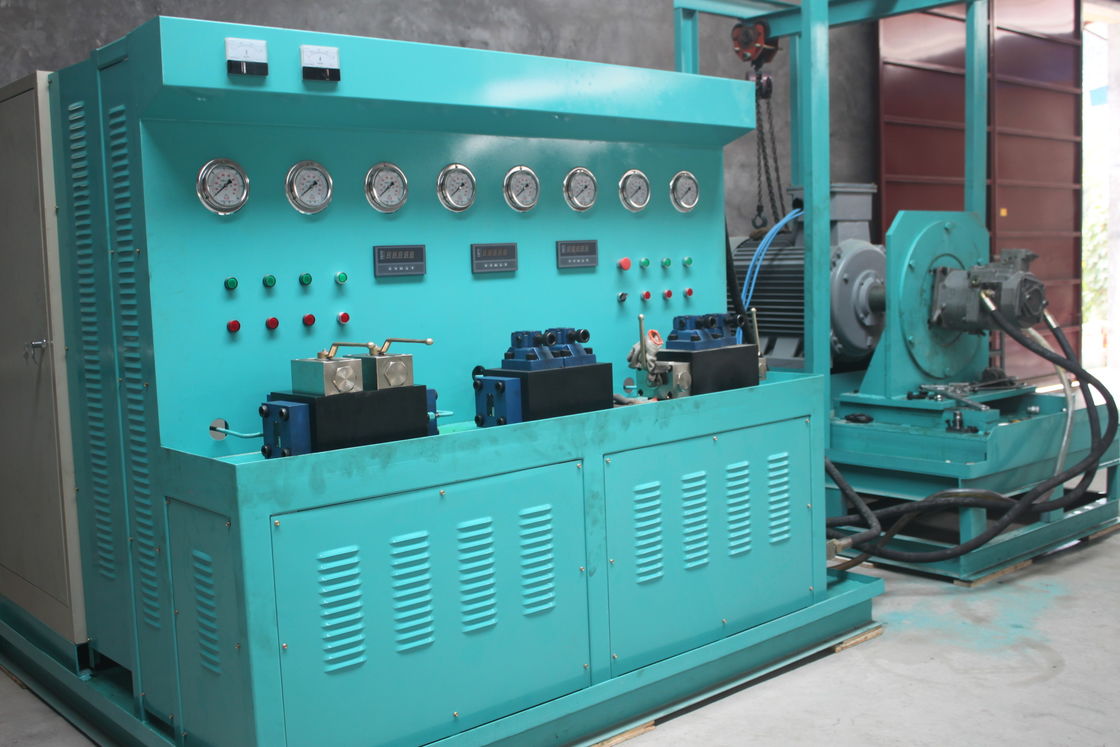

Πλήρης δοκιμαστικός πάγκος υδραυλικής αντλίας

Πλήρης υδραυλικός πάγκος δοκιμών

Για επισκευή ή κατασκευή αντλιών, κινητήρων και κυλίνδρων

Εξετάζει υδραυλικές αντλίες (ανοιχτές, κλειστές, διπλές αντλίες), υδραυλικούς κινητήρες (υψηλής ταχύτητας) και πραγματοποιεί βοηθητικές δοκιμές σε υδραυλικούς κυλίνδρους και βαλβίδες.

ΙΙ. Στοιχεία δοκιμής:

1Δοκιμή εκτόξευσης: πίεση χωρίς φορτίο, μέτρηση εκφόρτωσης.
2Δοκιμή απόδοσης όγκου: Η απόδοση μέτρησης όγκου υπό ονομαστικές συνθήκες λειτουργίας.
3Δοκιμή ισχύος: ισχύς εκκίνησης, ονομαστική ισχύς και υπερφόρτωση.
4Δοκιμή υπερφόρτωσης: Η μέγιστη εκτόπιση της υδραυλικής αντλίας ή του κινητήρα (υψηλή ταχύτητα), η ονομαστική ταχύτητα, η ονομαστική πίεση 110% ή η μέγιστη πίεση λειτουργίας 1 λεπτό ή λιγότερο.
5Δοκιμή ροπής: ροπή εισόδου της υδραυλικής αντλίας, ροπή στο τέλος του άξονα του υδραυλικού κινητήρα (ελέγχος αντίστροφη)
6Δοκιμή εξωτερικής διαρροής: Κατά τη διάρκεια των ανωτέρω δοκιμών, ελέγξτε την διαρροή των εξαρτημάτων σφράγισης.
7- Βοηθητικές δοκιμές υδραυλικών βαλβίδων και υδραυλικών κυλίνδρων κλπ.

ΙΙΙ. Λειτουργία και παραμέτροι του πάγκου δοκιμής

1Τρόπος οδήγησης: με κινητήρα, με ισχύ 110 kW + 22 kW + 22 kW + 0,75 kW
2. Κατάσταση ταχύτητας: ρύθμιση συχνότητας 0-3000r/min.
3Τρόπος φόρτωσης: Υπολογιστική αναλογική βαλβίδα ανακούφισης με αμφίδρομο φορτίο έως 40 MPa.
4Η μέγιστη ροή: <= 500L/min. Η μέγιστη ροή του βοηθητικού συστήματος χαμηλής πίεσης <= 330L/min.
5Η μέγιστη πίεση του βοηθητικού συστήματος: 35MPa
6Η μέγιστη ροή του βοηθητικού συστήματος υψηλής πίεσης: 34L/min. Η μέγιστη πίεση του βοηθητικού συστήματος: 31,5MPa
7Πεδίο θερμοκρασίας για το πάγκο δοκιμών: 0 - 60oC
8Εξοπλισμένο με ψύκτη αέρα
9Απαιτήσεις ισχύος: AC 380V 300A
10- Αισθητήρες και τροφοδοσία ελέγχου: DC24V
11Ο υπολογιστής δημιουργεί αυτόματα εκθέσεις δοκιμών, καμπύλες, συλλογή δεδομένων και εκτύπωση.
12. Τρόπος εμφάνισης: Ψηφιακή εμφάνιση της ταχύτητας, της ροής, της πίεσης και της ροπής.
13. Συστατικά δοκιμών: κυρίως δοκιμές ανοικτών υδραυλικών αντλιών, διπλών ανοικτών αντλιών, κλειστών αντλιών και υδραυλικών κινητήρων υψηλής ταχύτητας. Βοήθεια στην δοκιμή υδραυλικών βαλβίδων, υδραυλικών κυλίνδρων κλπ.
14- ικανή να δοκιμάζει περιστροφές τόσο με την κατεύθυνση των δεικτών του ρολογιού όσο και αντίθετα προς αυτήν.
15Με φίλτρο πετρελαίου για την ανακύκλωση πετρελαίου που διαρρέει
16Φίλτρο 4 βαθμών με λειτουργία συναγερμού.
17. Όγκος δεξαμενής πετρελαίου: Σύμφωνα με το αίτημα του πελάτη
18Ο προμηθευτής είναι υπεύθυνος για την εγκατάσταση και την έναρξη λειτουργίας του εξοπλισμού.

Για περισσότερες πληροφορίες, επικοινωνήστε μαζί μου
